Distanční rámeček je malý detail okna, kterého si zákazník při výběru často ani nevšimne. Přesto má důležitý vliv na tepelné ztráty v okrajové části zasklení, těsnost izolačního skla i riziko kondenzace.
Nachází se mezi jednotlivými tabulemi izolačního skla po celém jeho obvodu. Jeho úkolem je udržovat přesnou vzdálenost mezi skly a být součástí těsnicího systému, který chrání prostor mezi tabulemi před pronikáním vlhkosti a únikem plynové náplně.
Co je distanční rámeček v okně?
Distanční rámeček je prvek umístěný po obvodu izolačního skla mezi jednotlivými skleněnými tabulemi. Vymezuje jejich vzájemnou vzdálenost a pomáhá vytvářet uzavřenou dutinu, která bývá naplněna izolačním plynem, nejčastěji argonem.

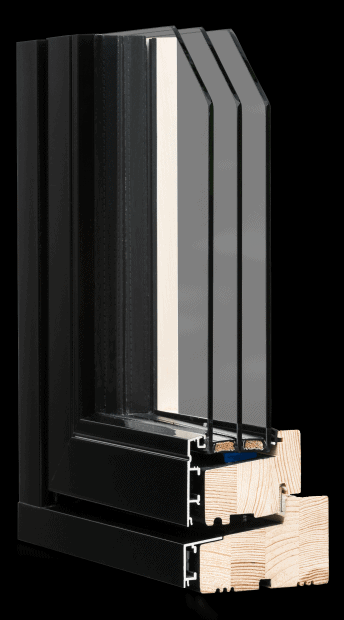

U dvojskla se nachází jedna meziskelní dutina. Trojsklo má dvě dutiny, a tím také dva distanční rámečky.
Distanční rámeček je proto součástí celého systému izolačního skla a jeho kvalitu nelze hodnotit odděleně od skla, rámu a správného provedení okna. Více o samotném zasklení najdete v článku Jak izolační sklo ovlivňuje energetickou účinnost oken?
K čemu slouží distanční rámeček?
Distanční rámeček plní několik důležitých úloh. Udržuje správnou vzdálenost mezi skly, podílí se na těsnosti okrajové části izolačního skla a pomáhá chránit prostor mezi tabulemi před pronikáním vodní páry.
Správně provedený systém zároveň pomáhá udržet plynovou náplň mezi skly. Ta přispívá k tepelněizolačním vlastnostem zasklení.
Materiál distančního rámečku však ovlivňuje také tepelný most na okraji skla. Právě proto se u kvalitních moderních oken používají takzvané teplé distanční rámečky.
Co je teplý distanční rámeček?
Teplý rámeček je distanční rámeček vyrobený z materiálu s nízkou tepelnou vodivostí. Ve srovnání s klasickým hliníkovým rámečkem omezuje prostup tepla přes okraj izolačního skla.
Hliník je velmi dobrý vodič tepla. Pokud tvoří spojení mezi vnitřní a vnější stranou zasklení, vytváří výraznější tepelný most. Moderní teplé rámečky používají materiály s podstatně nižší tepelnou vodivostí, a proto pomáhají zlepšit tepelnětechnické vlastnosti celého okna.
Hliníkový vs. teplý distanční rámeček
Rozdíl mezi hliníkovým a teplým rámečkem není pouze v materiálu. Projevuje se také v teplotě vnitřního povrchu skla u jeho okraje.
U teplého rámečku zůstává vnitřní hrana zasklení zpravidla teplejší než u klasického hliníkového řešení. Tím se snižuje pravděpodobnost, že povrch v této oblasti dosáhne rosného bodu a začne se na něm tvořit kondenzace.
Teplý rámeček tedy sám o sobě nezaručí, že se okno nikdy nezarosí. Rosení závisí také na teplotě v místnosti, relativní vlhkosti, větrání, kvalitě zasklení, rámu a způsobu montáže oken. Je však jedním z prvků, které mohou riziko kondenzace na okraji skla snižovat.
Distanční rámeček Swisspacer v oknech DREVAR
Při výrobě oken DREVAR dlouhodobě klademe důraz na kvalitu jednotlivých komponentů, nejen na výsledný vzhled výrobku. Proto používáme kvalitní teplé distanční rámečky Swisspacer Ultimate, případně řešení Super Spacer.
Swisspacer je vyroben z vysoce izolačního kompozitního materiálu. Ve srovnání s běžným hliníkovým rámečkem výrazně omezuje tepelný most na okraji zasklení a pomáhá dosáhnout lepších hodnot celého okna.
Jak Swisspacer ovlivňuje energetickou účinnost okna?
Distanční rámeček tvoří pouze malou část okna, ale nachází se po celém obvodu zasklení. U většího počtu nebo rozměru oken se proto jeho vliv na tepelný most násobí.
Podle studie Passive House Institute může vysoce účinný teplý rámeček oproti hliníkovému řešení v modelovém nízkoenergetickém domě s trojsklem snížit potřebu energie na vytápění přibližně o 8,6 %. V modelovém pasivním domě dosáhl rozdíl přibližně 22 %. Výsledek vždy závisí na konkrétní budově, zasklení, klimatu a dalších technických parametrech.
Původní technické podklady DREVAR vycházejí z modelování pro klimatickou oblast, do které patří také Česko.
Kolik může kvalitní distanční rámeček ušetřit na energiích?
Finanční úsporu nelze vyjádřit jedním univerzálním číslem pro každý dům. Závisí na velikosti prosklených ploch, typu oken, energetickém standardu budovy, způsobu vytápění, ceně energií, vnitřní teplotě i klimatických podmínkách.
Jako orientační rámec lze u typického rodinného domu uvažovat přibližně o 50 až 200 € ročně. Spodní část rozsahu může odpovídat úspornější budově s nižší spotřebou energie, zatímco u větších prosklení, energeticky náročnější stavby nebo dražšího způsobu vytápění může být finanční efekt vyšší.
Původní výpočty DREVAR pro standardní dům pracovaly přibližně s úsporou 200 € ročně. Tuto hodnotu je proto potřeba vnímat jako orientační příklad, nikoli jako garantovanou úsporu pro každou realizaci.
Kolik stojí teplý distanční rámeček?
U oken pro standardní rodinný dům zvyšuje podle našich zkušeností použití kvalitnějších teplých rámečků cenu celé zakázky přibližně o 50 € ve srovnání se základním hliníkovým řešením.
V poměru k celkové hodnotě kvalitních oken jde o malou část investice. Při rozhodování proto doporučujeme porovnávat nejen pořizovací cenu, ale také tepelné ztráty, komfort u okna a dlouhodobou energetickou účinnost.
Má distanční rámeček vliv na rosení oken?
Ano. Teplý rámeček pomáhá zvýšit vnitřní povrchovou teplotu na okraji zasklení. Tím snižuje pravděpodobnost kondenzace v jedné z nejchladnějších oblastí okna.
Není však jediným faktorem. Pokud je v interiéru vysoká vlhkost nebo nízká povrchová teplota okna, kondenzace se může objevit i u kvalitního zasklení. Výběr rámečku je proto potřeba posuzovat společně s kvalitou celého okna, správným návrhem zasklení a montáží.
Proč záleží na distančním rámečku i u kvalitních oken?
U moderního okna nerozhoduje o výsledku pouze materiál rámu nebo počet tabulí skla. Výsledné tepelněizolační vlastnosti vznikají kombinací jednotlivých komponentů – profilu, zasklení, distančního rámečku, těsnění a správného osazení.
Právě distanční rámeček je dobrým příkladem detailu, který na hotovém okně téměř nevnímáte, ale pracuje po celém obvodu každého izolačního skla.
Proto používáme kvalitní teplé rámečky také u dřevohliníkových oken a hliníkových oken DREVAR. U kvalitního okenního řešení totiž dává smysl sledovat celý systém, ne pouze nejviditelnější části okna.
Nejčastější otázky o distančních rámečcích
Co je distanční rámeček?
Distanční rámeček je prvek po obvodu izolačního skla, který udržuje vzdálenost mezi jednotlivými tabulemi a tvoří součást těsnicího systému zasklení.
Co znamená teplý rámeček v okně?
Teplý rámeček je distanční rámeček z materiálu s nízkou tepelnou vodivostí. Oproti hliníkovému rámečku snižuje tepelný most na okraji izolačního skla.
Co je distanční rámeček Swisspacer?
Swisspacer je teplý distanční rámeček z kompozitního materiálu určený pro izolační zasklení. Pomáhá snižovat tepelné ztráty přes okraj skla a zlepšovat tepelnětechnické vlastnosti okna.
Je Swisspacer lepší než hliníkový rámeček?
Z pohledu tepelné izolace ano. Hliník má vysokou tepelnou vodivost, zatímco teplé kompozitní rámečky jsou navrženy tak, aby omezovaly tepelný most na okraji zasklení.
Má teplý rámeček vliv na cenu okna?
Ano, kvalitnější rámeček může cenu mírně zvýšit. U standardního rodinného domu DREVAR pracuje orientačně s rozdílem přibližně 50 € za celou zakázku oproti základnímu hliníkovému řešení.
Zabrání teplý rámeček rosení oken?
Snižuje riziko kondenzace tím, že zvyšuje povrchovou teplotu u okraje skla. Rosení však závisí také na vlhkosti vzduchu, teplotě, větrání, zasklení a kvalitě montáže.
Je distanční rámeček důležitý i u trojskla?
Ano. Trojsklo má dvě meziskelní dutiny, a tedy také dva distanční rámečky. Jejich tepelnětechnické vlastnosti jsou proto součástí výsledného řešení celého izolačního zasklení.
U kvalitního okna rozhoduje každý detail
Distanční rámeček je dobrým příkladem komponentu, který na první pohled téměř nevidíte, ale může ovlivnit energetickou účinnost, povrchovou teplotu na okraji skla i komfort používání okna během mnoha let.
Proto doporučujeme při výběru hodnotit celé řešení, nejen profil nebo cenu. Prohlédněte si naše dřevohliníková okna, hliníková okna a realizace DREVAR.
Pokud již máte projekt nebo konkrétní představu, pošlete nám podklady přes kontaktní formulář. Navrhneme vhodnou konfiguraci oken a zasklení podle požadavků vašeho projektu.
